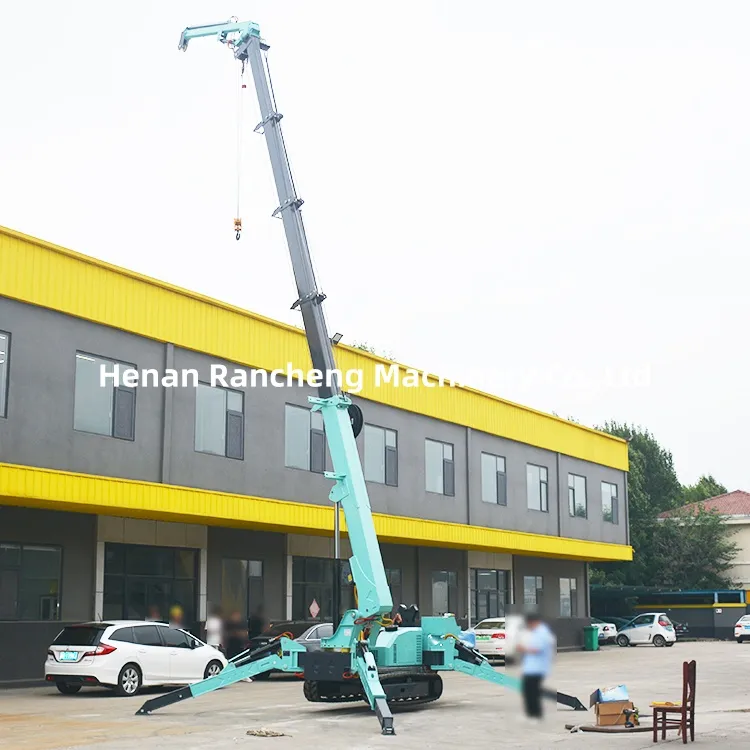

5T Mini Örümcek Vinç
Kısıtlı çalışma ortamlarında -orta yük kaldırma
Orta{0}aralıktaki kaldırma görevleri genellikle sınırlı erişimin, sınırlı zemin yük kapasitesinin veya dar çalışma alanının olduğu konumlarda gerçekleştirilir. 5T Mini Örümcek Vinç,5 tona kadar yükKapalı inşaat ve endüstriyel ortamlarda tam manevra kabiliyetini korurken.
Kompakt yapısı, paletli hareket kabiliyeti ve stabil kaldırma sistemi, ağır bileşenlerin, sahanın kapladığı alanı genişletmeden veya büyük boyutlu kaldırma ekipmanlarına ihtiyaç duymadan doğrudan çalışma noktasına taşınmasına, konumlandırılmasına ve kurulmasına olanak tanır.
Sınırlı siteler için{0}erişim odaklı tasarım
4,7 m (U) × 1,5 m (G) × 2,25 m (Y) genel boyutu ve 6,5 tonluk çalışma ağırlığıyla vinç, dar geçitlerden, standart erişim açıklıklarından ve kapalı çalışma alanlarından sökülmeden hareket edebilir. Bu, hazırlık süresini azaltır ve geçici yol kapatma veya ek kaldırma lojistiği ihtiyacını ortadan kaldırır.
300 mm genişliğindeki lastik paletler düşük zemin basıncı sağlayarak bitmiş zeminlerde, beton levhalarda, çimlerde ve diğer hassas yüzeylerde çalışmaya olanak tanır. Çift-hızlı hareket özelliğine sahip hidrolik tahrik, 0–2,5 km/sa hızda kontrollü harekete olanak tanırken, 25 derecelik (%36) tırmanma kabiliyeti eğimli ve engebeli zeminlerde dengeli çalışmayı destekler.
Orta{0}yüklü görevler için kaldırma yüksekliği ve çalışma aralığı
Vinç bir ile donatılmıştırbeş-bölümlü teleskopik bomuzanan4,5 m'den 17 m'yeyaklaşık olarak54 saniye(özelleştirme için uzatma aralığı ve hız mevcuttur). Bu kaldırma yüksekliği cephe çalışmasını, çelik yapı montajını ve çok seviyeli sahalarda ekipman konumlandırmasını- destekler.
A maksimum çalışma yarıçapı 15 mmakinenin sık sık yeniden konumlandırılmasına gerek kalmadan ağır yüklerin taşınmasına olanak tanır. Vinç sisteminin kullandığıdört adet Φ11 mm çelik tel halat (her biri 60 m)kadar bir kaldırma hızı sağlar12 m/dak5 tona kadar ağırlığa sahip takım tezgahlarının, giydirme cephe bileşenlerinin ve yapısal elemanların kontrollü kullanımını destekler.
Bom orsadan geliyor0 dereceden 78 dereceyeyılında tamamlandı13 saniye, Ve360 derece sürekli dönüş(Dönüş başına 38 saniye), vinç gövdesinin yerini değiştirmeden yükün doğru yerleştirilmesine olanak sağlar.
Teknik parametreler
|
5TTemel Özellikler Tablosu |
|||
|
Özellikler |
5t |
ölü-ağırlık(T) |
6.5T |
|
Maksimum |
15m |
Emisyon standardı |
Ulusal Aşama 2 |
|
Maksimum yerden kaldırma |
17m |
Araç Boyutu |
|
|
Vinç cihazı |
Kanca kaldırma hızı |
12m/dak(4 halat) |
|
|
Çelik tel halat özellikleri |
Φ11mm×60m |
||
|
2Teleskopik cihaz |
Bom formu |
4m × 5 bölümlü kaldırma kolu (Özelleştirme desteği) |
|
|
Bom uzunluğu/zamanı |
4,5 m-17 m/54 sn (Özelleştirme desteği) |
||
|
Bomu cihazı |
Bom açısı/zamanı |
0-78 derece /13sn |
|
|
jiroskop |
Dönme açısı/hızı |
0-360 derece (Sürekli)/38sn |
|
|
Avara demiri |
Payanda hareket formu |
Manuel vidalama+yağ basıncı |
|
|
Maksimum |
5800(uzunluk)X4900(arka)X5600(ön) |
||
|
Koşu takımı |
Yürüyüş modu |
Hidrolik motor sürücüsü, iki hız |
|
|
Yürüyüş hızı |
0-2,5km/saat |
||
|
Tırmanma kabiliyeti |
25 derece (%36) |
||
|
Elektrik Makinaları |
Gerilim |
AC380V |
|
|
motor |
Üretici |
Yunnei (özelleştirme desteği) 55KW |
|
|
Tip/yer değiştirme |
490 |
||
|
başlangıç modu |
Elektrikli başlangıç |
||
|
performansı başlat |
-5 derece -40 derece |
||
|
Yakıt/Hacim |
Dizel yağı/28L |
||
|
Pil kapasitesi |
24v 45AH |
||
|
işletim sistemi |
Çalışma tipi (bom/bacak) |
Manuel çalıştırma, manuel yürüyüş |
|
|
Operasyonel Özellikler |
Manuel çalıştırma (İsteğe bağlı uzaktan kumanda) |
||
|
Parça Boyutu |
300(genişlik)52,5(aralık)90(bölüm) |
||
|
İsteğe bağlı cihaz |
İsteğe bağlı tork kontrolörü/uzaktan kumanda/askı sepeti/Hidrolik döner kol |
||
4,7 metre uzunluk, 1,5 metre genişlik
